LK-D-SS-12-T ಸರಣಿ ಆಪ್ಟಿಕಲ್ ಡಿಲೇ ಲೈನ್ ಮತ್ತು ಆಪ್ಟಿಕಲ್ ಸಿಮ್ಯುಲೇಟರ್
- 12GHz ಗೆ ಬ್ಯಾಂಡ್ವಿಡ್ತ್
- ಹೈ ಡೈನಾಮಿಕ್ ಶ್ರೇಣಿ
- ವ್ಯಾಪಕ ತಾಪಮಾನ ಅಪ್ಲಿಕೇಶನ್
- ಕಡಿಮೆ ವೈಶಾಲ್ಯ ಪ್ರತಿಕ್ರಿಯೆ
- ಕಸ್ಟಮೈಸ್ ಮಾಡಿದ ಸಮಯ ವಿಳಂಬಗಳು
ಉತ್ಪನ್ನ ವಿವರಣೆ
ಮೈಕ್ರೋವೇವ್ ಫೋಟೊನಿಕ್ಸ್ ತಂತ್ರಜ್ಞಾನವನ್ನು ಅವಲಂಬಿಸಿ, LK-D-SS-12-T ಸರಣಿಯ ಆಪ್ಟಿಕಲ್ ಡಿಲೇ ಲೈನ್ಗಳು ಮತ್ತು ಆಪ್ಟಿಕಲ್ ಸಿಮ್ಯುಲೇಟರ್ಗಳು ಅತ್ಯುತ್ತಮ ಕಾರ್ಯಕ್ಷಮತೆಯನ್ನು ಒದಗಿಸುತ್ತವೆ ಮತ್ತು ರಾಡಾರ್ ಪರೀಕ್ಷೆ, ಸಿಗ್ನಲ್ ಸಂಸ್ಕರಣೆ, ಹಂತ ಹಂತದ ಆಂಟೆನಾಗಳು, ಆಂಟೆನಾ ಸಿಮ್ಯುಲೇಶನ್ ಮತ್ತು ಹಂತದ ಶಬ್ದ ಪರೀಕ್ಷೆಯಲ್ಲಿ ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲ್ಪಡುತ್ತವೆ. ಸಾಧನಗಳು ಕಡಿಮೆ ಅಳವಡಿಕೆ ನಷ್ಟ, ಹೆಚ್ಚಿನ ಡೈನಾಮಿಕ್ ಶ್ರೇಣಿ, ಬಲವಾದ ವಿದ್ಯುತ್ಕಾಂತೀಯ ಪ್ರತ್ಯೇಕತೆ ಮತ್ತು ಅಳೆಯಲಾಗದ ಟ್ರಿಪಲ್ ಟ್ರಾನ್ಸ್ಮಿಷನ್ ಸಿಗ್ನಲ್ಗಳನ್ನು ನಿರ್ವಹಿಸುವ ಸಾಮರ್ಥ್ಯದೊಂದಿಗೆ ಸಂಪೂರ್ಣ L/S/C/X ಆವರ್ತನ ಬ್ಯಾಂಡ್ನಾದ್ಯಂತ ಪರಿಣಾಮಕಾರಿಯಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸಲು ಸಾಧ್ಯವಾಗುತ್ತದೆ. ಈ ವೈಶಿಷ್ಟ್ಯಗಳು ಹೆಚ್ಚಿನ ನಿಖರತೆಯ ಆಪ್ಟಿಕಲ್ ಮತ್ತು ಮೈಕ್ರೋವೇವ್ ಸಿಗ್ನಲ್ ಪ್ರಕ್ರಿಯೆಗೆ ಸೂಕ್ತವಾಗಿಸುತ್ತದೆ.
ತಾಂತ್ರಿಕ ವಿಶೇಷಣಗಳು
ಎಲೆಕ್ಟ್ರಿಕಲ್ / ಆಪ್ಟಿಕಲ್ ಗುಣಲಕ್ಷಣಗಳು
| ನಿಯತಾಂಕ | ಪ್ಯಾರಾಮೀಟರ್ ಮೌಲ್ಯಗಳು | ಘಟಕ | ಟೀಕಿಸು | ||
| ನಿಮಿಷ | ವಿಶಿಷ್ಟ | ಮ್ಯಾಕ್ಸ್ | |||
| ಆವರ್ತನ ಶ್ರೇಣಿ | 1 | - | 12 | GHz | |
| ಆಂಪ್ಲಿಟ್ಯೂಡ್ ಫ್ಲಾಟ್ನೆಸ್ | - | ± 2 | ± 2.5 | dB | |
| ಸಮಯ ವಿಳಂಬ | 0.01 | - | 150 | us | ಗ್ರಾಹಕೀಯಗೊಳಿಸಿದ |
| ವಿಳಂಬ ನಿಖರತೆ | -5‰ | - | +5‰ | - | |
| ಅಳವಡಿಕೆ ನಷ್ಟ | 0 | 20 | 30 | dB | ಗ್ರಾಹಕೀಯಗೊಳಿಸಿದ |
| ಇನ್ಪುಟ್ ವಿಎಸ್ಡಬ್ಲ್ಯೂಆರ್ | - | 1.8 | 2 | - | |
| Put ಟ್ಪುಟ್ ವಿಎಸ್ಡಬ್ಲ್ಯೂಆರ್ | - | 1.8 | 2 | - | |
| ಪ್ರತಿರೋಧ | - | 50 | - | Ω | |
| ಇನ್ಪುಟ್ 1 ಡಿಬಿ ಕಂಪ್ರೆಷನ್ | - | 13 + | 17 + | dBm | |
| ನಕಲಿ ಸಿಗ್ನಲ್ ನಿರಾಕರಣೆ ಅನುಪಾತ | 60 | - | - | ಡಿಬಿಸಿ | |
| ಶಬ್ದ ವ್ಯಕ್ತಿ | - | 45 | 55 | dB | 5US, 25℃ |
| ತಾಪಮಾನವನ್ನು ನಿರ್ವಹಿಸಿ | -55 | - | 85 + | ℃ | ಆರ್ಡರ್ ಮಾಡುವ ಮಾಹಿತಿಯನ್ನು ನೋಡಿ |
| ಶೇಖರಣಾ ತಾಪಮಾನ | -55 | - | 85 + | ℃ | |
| ರಿಲೇಟಿವ್ ಡಿಲೇ ವರ್ಸಸ್ ತಾಪಮಾನ | - | - | 7 | ppm/℃ | |
| ಅಳವಡಿಕೆ ನಷ್ಟ ವಿರುದ್ಧ ತಾಪಮಾನ | - | 2 | 4 | % / | |
ಕನೆಕ್ಟರ್ ವಿವರಣೆ ಮತ್ತು ವಿದ್ಯುತ್ ಸರಬರಾಜು
| ಪಿನ್ | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| ವೋಲ್ಟೇಜ್ | NC | GND | + 12V | NC |
| ಪ್ರಸ್ತುತ ರೇಟಿಂಗ್ | - | - | 0.3 | - |
| ಗರಿಷ್ಠ ಕರೆಂಟ್ | 1 |

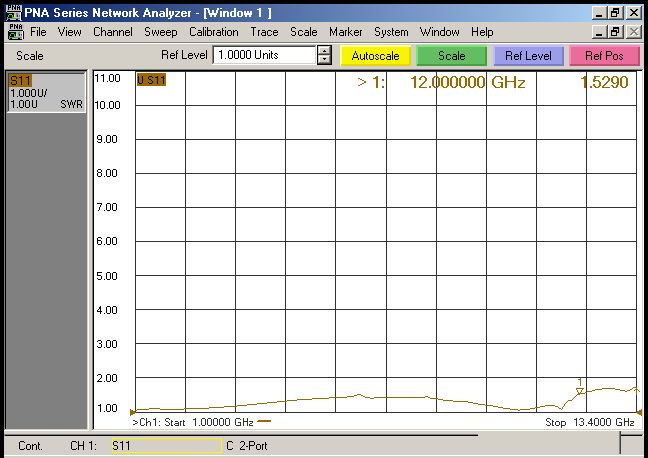

ವಿಶಿಷ್ಟ ಪ್ರತಿಕ್ರಿಯೆ ವಕ್ರಾಕೃತಿಗಳು (25℃)
ಆಯಾಮ ಮತ್ತು ಪಿನ್ಗಳು (ಘಟಕ: ಮಿಮೀ[ಇಂಚು])
RF ಕನೆಕ್ಟರ್: SMA-K (ಕಸ್ಟಮೈಸ್ ಮಾಡಲಾಗಿದೆ)
DC ಕನೆಕ್ಟರ್: DE-9PS (ಕಸ್ಟಮೈಸ್ ಮಾಡಲಾಗಿದೆ)
| ಉತ್ಪನ್ನ ಪ್ರಕಾರ | LK-D-SS-12-TG | ಟೀಕಿಸು | |||||
| ಸಮಯ ವಿಳಂಬ (ನಾವು) | 8 | 20 | 35 | 50 | 60 | 80 | ಸ್ಟ್ಯಾಂಡರ್ಡ್ |
| X (ಮಿಮೀ) | 37 | 50 | 65 | 80 | 90 | 110 | |
| ಉತ್ಪನ್ನ ಪ್ರಕಾರ | LK-D-SS-12-TP | ಟೀಕಿಸು | |||||
| ಸಮಯ ವಿಳಂಬ (ನಾವು) | 8 | 35 | 60 | 80 | 110 | 150 | ಕಾಂಪ್ಯಾಕ್ಟ್ |
| X (ಮಿಮೀ) | 20 | 45 | 55 | 65 | 78 | 95 | |
ಮಾಹಿತಿಯನ್ನು ಆದೇಶಿಸಲಾಗುತ್ತಿದೆ
| ಉತ್ಪನ್ನ ಪ್ರಕಾರ | ಪ್ಯಾಕೇಜುಗಳು | ಗುಣಮಟ್ಟದ ಮಟ್ಟಗಳು | ತಾಪಮಾನವನ್ನು ನಿರ್ವಹಿಸಿ | ಶೇಖರಣಾ ತಾಪಮಾನ |
| LK-D-SS-12-TGI | ಸ್ಟ್ಯಾಂಡರ್ಡ್ | ಉದ್ಯಮ-ದರ್ಜೆ | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TGM | ಮಧ್ಯಮ ದರ್ಜೆಯ | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-12-TGS | ವಿಶೇಷ ದರ್ಜೆ | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-12-TPI | ಕಾಂಪ್ಯಾಕ್ಟ್ | ಉದ್ಯಮ-ದರ್ಜೆ | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TPM | ಮಧ್ಯಮ ದರ್ಜೆಯ | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-12-TPS | ವಿಶೇಷ ದರ್ಜೆ | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
ಟೀಕಿಸು： 1. T ಎಂಬುದು ವಿಳಂಬ ರೇಖೆಯ ಗರಿಷ್ಠವಾಗಿದ್ದು, ಅದರ ಘಟಕವು ಮೈಕ್ರೋಸೆಕೆಂಡ್ (ನಮಗೆ) ಆಗಿದೆ.
ಅಪ್ಲಿಕೇಶನ್ಗಳು
ರಾಡಾರ್ ಪರೀಕ್ಷೆ/ಮಾಪನಾಂಕ ನಿರ್ಣಯ
ಸಿಗ್ನಲ್ ಪ್ರಕ್ರಿಯೆ
ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಯುದ್ಧ
ಹಂತ ಹಂತದ ಆಂಟೆನಾ ರಚನೆ
ಆಂಟೆನಾ ಸಿಮ್ಯುಲೇಶನ್
