LK-NYSD ಮಿನಿ UWB DML ಲೇಸರ್ ಮಾಡ್ಯೂಲ್

  • ಮಿನಿಯೇಚರ್ ವಿನ್ಯಾಸ
  • ನೇರ ಮಾಡ್ಯುಲೇಷನ್
  • ಹೈ-ಡೈನಾಮಿಕ್-ರೇಂಜ್
  • 18 GHz ಬ್ಯಾಂಡ್‌ವಿಡ್ತ್
  • ಕಡಿಮೆ ಮಿತಿ ಪ್ರವಾಹ
  • ಹೆಚ್ಚಿನ ಉತ್ಪಾದನಾ ಶಕ್ತಿ
  • SMA ಕನೆಕ್ಟರ್‌ನೊಂದಿಗೆ 7ಪಿನ್ ಬಟರ್‌ಫ್ಲೈ ಪ್ಯಾಕೇಜ್
  • ಆಪರೇಟಿಂಗ್ ಕೇಸ್ ತಾಪಮಾನ: -40 ರಿಂದ 70℃
  • ವರ್ಧಿತ ವಿಶ್ವಾಸಾರ್ಹತೆ
  • ಕಡಿಮೆ RIN
ವಿಚಾರಣೆಯ

+ 86 29 88244373

ಉತ್ಪನ್ನ ವಿವರಣೆ

LK-NYSD ಲೇಸರ್ ಒಂದು ಸಾಂದ್ರೀಕೃತ, ನೇರವಾಗಿ ಮಾಡ್ಯುಲೇಟೆಡ್ DFB ಲೇಸರ್ ಆಗಿದ್ದು, ಇದು ರೇಖೀಯ ಫೈಬರ್ ಆಪ್ಟಿಕ್ ಸಂವಹನ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ಉತ್ತಮ ಕಾರ್ಯಕ್ಷಮತೆಗಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ. ಇದು 1310nm, 1550nm ಮತ್ತು CWCM ನಲ್ಲಿ ತರಂಗಾಂತರಗಳನ್ನು ಹೊರಸೂಸುವ ಸಾಮರ್ಥ್ಯವನ್ನು ಹೊಂದಿದೆ. ಈ ಲೇಸರ್‌ಗಳು 12 GHz ಅಥವಾ 18 GHz ಆವರ್ತನಗಳಲ್ಲಿ ಸಂಕೇತಗಳನ್ನು ರವಾನಿಸಲು ಏಕಾಕ್ಷ ಕೇಬಲ್ ವ್ಯವಸ್ಥೆಗಳಿಗೆ ಉತ್ತಮ ಪರ್ಯಾಯವಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತವೆ.

ಇದು ಪ್ರಸರಣದ ಸಮಯದಲ್ಲಿ RF ಸಿಗ್ನಲ್‌ನ ಸಮಗ್ರತೆಯನ್ನು ಕಾಪಾಡುವ ಮೂಲಕ ಮೈಕ್ರೋವೇವ್ ಸಂವಹನ ಜಾಲಗಳ ವಿಶ್ವಾಸಾರ್ಹತೆಯನ್ನು ಹೆಚ್ಚಿಸುತ್ತದೆ. ಈ ಗುಣಲಕ್ಷಣಗಳಿಂದಾಗಿ, ಈ ಲೇಸರ್ ಉತ್ಪನ್ನಗಳು ಆಂಟೆನಾ ರಿಮೋಟಿಂಗ್, ಟೆಲಿಮೆಟ್ರಿ, ಸಮಯ ಮತ್ತು ಉಲ್ಲೇಖ ಸಿಗ್ನಲ್ ವಿತರಣೆ ಮತ್ತು ಅಳತೆ ಮತ್ತು ವಿಳಂಬ ರೇಖೆಗಳಂತಹ ವ್ಯಾಪಕ ಶ್ರೇಣಿಯ ಅನ್ವಯಿಕೆಗಳಲ್ಲಿ ಸಿಗ್ನಲ್ ಗುಣಮಟ್ಟವನ್ನು ಗಮನಾರ್ಹವಾಗಿ ಹೆಚ್ಚಿಸುತ್ತವೆ.

LK-NYSD ಲೇಸರ್ ಇಂಟಿಗ್ರೇಟೆಡ್ ಆಪ್ಟಿಕಲ್ ಐಸೊಲೇಟರ್, ಥರ್ಮೋಎಲೆಕ್ಟ್ರಿಕ್ ಕೂಲರ್ (TEC), ಥರ್ಮಿಸ್ಟರ್, ಲೇಸರ್ ಡಯೋಡ್ ಚಿಪ್ ಮತ್ತು ಮಾನಿಟರ್ ಫೋಟೋಡಿಯೋಡ್ ಅನ್ನು ಒಳಗೊಂಡಿದೆ, ಇವೆಲ್ಲವನ್ನೂ ಹರ್ಮೆಟಿಕ್ ರಕ್ಷಣೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು 7-ಪಿನ್ ಬಟರ್‌ಫ್ಲೈ ಪ್ಯಾಕೇಜ್‌ನಲ್ಲಿ ಮುಚ್ಚಲಾಗುತ್ತದೆ.

ತಾಂತ್ರಿಕ ವಿಶೇಷಣಗಳು

ಅತಿ ಹೆಚ್ಚು ಅಂಕಗಳು

ನಿಯತಾಂಕ ಚಿಹ್ನೆ ನಿಮಿಷ. ಮ್ಯಾಕ್ಸ್. ಘಟಕ
ಲೇಸರ್ ಡಯೋಡ್ ಫಾರ್ವರ್ಡ್ ಕರೆಂಟ್ If - 120 mA
ಲೇಸರ್ ಡಯೋಡ್ ರಿವರ್ಸ್ ವೋಲ್ಟೇಜ್ V - 1 V
ಮುಂಭಾಗದ ಶಕ್ತಿ Pf - 20 dBm
ಪಿಡಿ ರಿವರ್ಸ್ ವೋಲ್ಟೇಜ್ V - 15 V
ಮುಂದಕ್ಕೆ ಹರಿಯುವ ಪ್ರವಾಹ (PD) Im - 2 mA
ಆಪರೇಷನ್ ತಾಪಮಾನ ಗೆ -40 70 + ° ಸಿ
ಶೇಖರಣಾ ತಾಪಮಾನ Ts -55 85 + ° ಸಿ
ಶೇಖರಣಾ ಸಾಪೇಕ್ಷ ಆರ್ದ್ರತೆ Sr - 85 %

ವಿದ್ಯುತ್ / ದೃಗ್ವಿಜ್ಞಾನ ಗುಣಲಕ್ಷಣಗಳು (TC = 22±3℃)

ನಿಯತಾಂಕ ಚಿಹ್ನೆ ಪರೀಕ್ಷಾ ಸ್ಥಿತಿ ನಿಮಿಷ ಮಾದರಿ ಮ್ಯಾಕ್ಸ್ ಘಟಕಗಳು ಸೂಚನೆ
ತರಂಗಾಂತರ λ IF= Iop, T = ಮೇಲ್ಭಾಗ 1310nm, 1550nm, CWDM
-		 nm ಆಯ್ಕೆ
ಆವರ್ತನ - ಎಕ್ಸ್ ಬ್ಯಾಂಡ್ 0.1 - 12 GHz -
ಕು ಬ್ಯಾಂಡ್ 1 - 18
ಆಪ್ಟಿಕಲ್ put ಟ್ಪುಟ್ ಪವರ್ P ಐಎಫ್=ಐಒಪಿ - 10 - mW 1
ಥರ್ಶೋಲ್ಡ್ ಕರೆಂಟ್ Ith - - - 10 mA -
ಕಾರ್ಯಾಚರಣೆ ಕರೆಂಟ್ Iop - - 55 100 mA -
ಕಾರ್ಯಾಚರಣೆ ವೋಲ್ಟೇಜ್ Vop - - 1.5 2.5 V -
ಇಳಿಜಾರು ದಕ್ಷತೆ SE - 0.2 - - W/A -
ಸೈಡ್-ಮೋಡ್ ನಿಗ್ರಹ ಅನುಪಾತ ಎಸ್‌ಎಂಎಸ್‌ಆರ್ ಐಎಫ್=ಐಒಪಿ 30 - - dB -
ಸಾಪೇಕ್ಷ ತೀವ್ರತೆಯ ಶಬ್ದ RIN - - -150 -130 dB/Hz -
ಬ್ಯಾಂಡ್‌ವಿಡ್ತ್ (-3dB, I=60mA) S21 ಎಕ್ಸ್ ಬ್ಯಾಂಡ್ - 12 - GHz -
ಕು ಬ್ಯಾಂಡ್ - 18 -
ರಿಟರ್ನ್ ನಷ್ಟ (VSWR) VSWR ಎಕ್ಸ್ ಬ್ಯಾಂಡ್ - - 2 dB -
ಕು ಬ್ಯಾಂಡ್ - - 2.2
ಇನ್ಪುಟ್ 1 ಡಿಬಿ ಕಂಪ್ರೆಷನ್ - - 15 - - dBm -
ಥರ್ಮಿಸ್ಟರ್ ಪ್ರತಿರೋಧ Rth @ 25. ಸಿ - 10 - ಕೋಮ್ -
TEC ಪ್ರಸ್ತುತ It - - - 1.2 A 2
TEC ವೋಲ್ಟೇಜ್ Vt - - - 2.5 V 2
ಕೆಪಾಸಿಟನ್ಸ್ (ಪಿಡಿ) Ct - - - 20 pF -
ಮಾನಿಟರಿಂಗ್ ಕರೆಂಟ್ Im - 0.10 - 2.0 mA -
ಗಾಢ ಪ್ರವಾಹ (PD) Id - - - 50 nA -

ಟಿಪ್ಪಣಿಗಳು:ಎಲ್ಲಾ ಲೇಸರ್ ಚಿಪ್‌ಗಳು ಬರ್ನ್-ಇನ್‌ಗೆ ಸ್ವೀಕಾರಾರ್ಹ ಇಳುವರಿಯನ್ನು ಸಾಧಿಸಬೇಕಾದ ಪ್ರಾತಿನಿಧಿಕ ಸಾಧನಗಳನ್ನು ಬಳಸಿಕೊಂಡು ಪ್ರಮಾಣೀಕರಿಸಲಾದ ವೇಫರ್‌ಗಳಿಂದ ಬರುತ್ತವೆ.

1. ಲೇಸರ್ ತಾಪಮಾನ ಸೆಟ್ 25℃, 55mA ನಲ್ಲಿ ಬಯಾಸ್ ಕರೆಂಟ್

2. ಆಪರೇಷನ್ ಕೇಸ್ ತಾಪಮಾನ -40~70℃


● ವಿಶಿಷ್ಟ ವಕ್ರರೇಖೆ

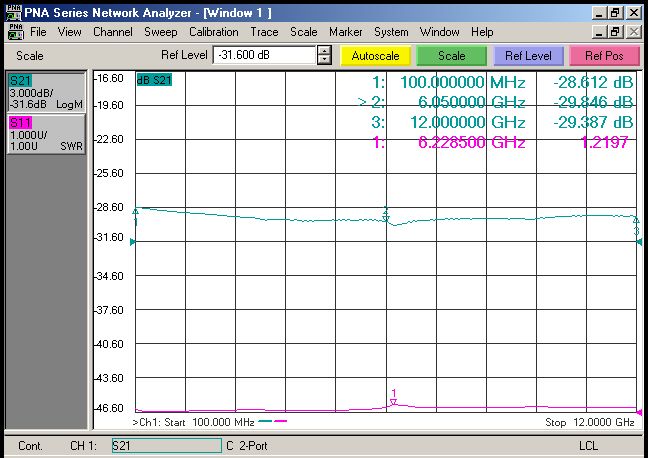

ಚಿತ್ರ 1. LK-NYSD ಸರಣಿ ಲೇಸರ್ X ಬ್ಯಾಂಡ್ S-ಕರ್ವ್

ಚಿತ್ರ 2. LK-NYSD ಸರಣಿ ಲೇಸರ್ ಕು ಬ್ಯಾಂಡ್ S-ಕರ್ವ್


● ವಿಶಿಷ್ಟ ಸ್ಪೆಕ್ಟ್ರೋಗ್ರಾಮ್

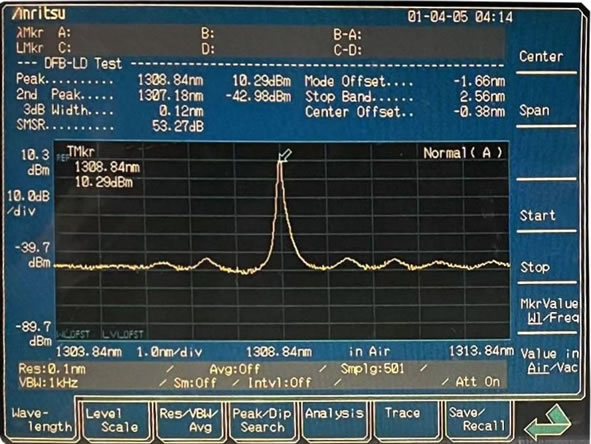

ಚಿತ್ರ 3. LK-NYSD ಸರಣಿ ಲೇಸರ್ ಸ್ಪೆಕ್ಟ್ರೋಗ್ರಾಮ್ - ಬ್ಯಾಂಡ್ 1nm

ಚಿತ್ರ 4. LK-NYSD ಸರಣಿ ಲೇಸರ್ ಸ್ಪೆಕ್ಟ್ರೋಗ್ರಾಮ್ - ಬ್ಯಾಂಡ್ 10nm


● ಆಯಾಮ

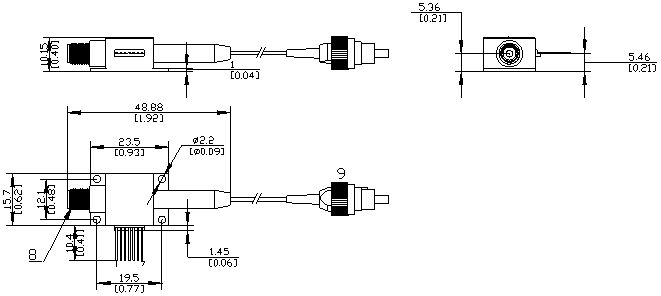

ಚಿತ್ರ 5. LK-NYSD ಸರಣಿಯ ಆಯಾಮ


● ಪಿನ್‌ನ ವ್ಯಾಖ್ಯಾನ

ಐಟಂ ವ್ಯಾಖ್ಯಾನ
ಪಿನ್ 1 2 3 4 5 6 7 8 9
ವಿವರಣೆ PD- PD+ ಎಲ್ಡಿ- ಥರ್ಮಿಸ್ಟರ್ ಥರ್ಮಿಸ್ಟರ್ ಟಿಇಸಿ- ಟಿಇಸಿ+ ಆರ್ಎಫ್ .ಟ್ಪುಟ್ ಆಪ್ಟಿಕಲ್ ಇನ್ಪುಟ್ 输入
ಪ್ರಕಾರ -- -- -- -- -- -- -- ಎಸ್‌ಎಂಎ-ಕೆ FC/APC

● ಆರ್ಡರ್ ಮಾಹಿತಿ

ಹಾಳೆ 1:

ಮಾದರಿ 13 15 W1 W2 W3 W4 W5 W6 W7
ತರಂಗಾಂತರ (ಎನ್ಎಂ) 1310 1550 1270 1290 1310 1330 1350 1370 1390
CWDM

ಹಾಳೆ 2:

ಮಾದರಿ ಆವರ್ತನ
X 0.1 ～ 12 GHz
Ku 1 ～ 18 GHz

ಹಾಳೆ 3:

ಮಾದರಿ ಆಪ್ಟಿಕಲ್ ಕನೆಕ್ಟರ್ ಪ್ರಕಾರ ಟೀಕಿಸು
N ಗ್ರಾಹಕೀಯಗೊಳಿಸಿದ
A FC / APC ಸ್ಟ್ಯಾಂಡರ್ಡ್ 9/125μm ಸಿಂಗಲ್ ಮೋಡ್ ಫೈಬರ್
P ಎಫ್ಸಿ / ಪಿಸಿ ಸ್ಟ್ಯಾಂಡರ್ಡ್ 9/125μm ಸಿಂಗಲ್ ಮೋಡ್ ಫೈಬರ್

ಅಪ್ಲಿಕೇಶನ್ಗಳು

  • ಹೈ-ಸ್ಪೀಡ್ ಡೇಟಾ ಸಂವಹನಗಳು

  • ಆಂಟೆನಾ ರಿಮೋಟಿಂಗ್

  • ಸೆಲ್ಯುಲಾರ್ ಮತ್ತು PCS ನೆಟ್‌ವರ್ಕ್‌ಗಳು

  • ಅನಲಾಗ್ RF ಲಿಂಕ್ಸ್ ಟ್ರಾನ್ಸ್ಮಿಷನ್

  • ಮಿಲಿಟರಿ ಸಂವಹನ

  • ಟ್ರ್ಯಾಕಿಂಗ್, ಟೆಲಿಮೆಟ್ರಿ ಮತ್ತು ನಿಯಂತ್ರಣ

  • ಟೆಲಿಮೆಟ್ರಿ ಸಿಸ್ಟಮ್ಸ್

  • ಮಿಲಿಟರಿ ಮತ್ತು ರಕ್ಷಣಾ ವ್ಯವಸ್ಥೆಗಳು
