LK-NYDMD DWDM ಮೈಕ್ರೋವೇವ್ DFB ಲೇಸರ್ ಮಾಡ್ಯೂಲ್

  • ನೇರ ಮಾಡ್ಯುಲೇಷನ್ DFB ಲೇಸರ್
  • ಹೈ-ಡೈನಾಮಿಕ್-ರೇಂಜ್
  • ತರಂಗಾಂತರ: CWCM
  • 18 GHz ಬ್ಯಾಂಡ್‌ವಿಡ್ತ್
  • ಕಡಿಮೆ ಮಿತಿ ಪ್ರವಾಹ
  • ಹೆಚ್ಚಿನ ಉತ್ಪಾದನಾ ಶಕ್ತಿ
  • SMA ಕನೆಕ್ಟರ್‌ನೊಂದಿಗೆ 7ಪಿನ್ ಬಟರ್‌ಫ್ಲೈ ಪ್ಯಾಕೇಜ್
  • ಆಪರೇಟಿಂಗ್ ಕೇಸ್ ತಾಪಮಾನ: -40 ರಿಂದ 70℃
  • ವರ್ಧಿತ ವಿಶ್ವಾಸಾರ್ಹತೆ
ವಿಚಾರಣೆಯ

+ 86 29 88244373

ಉತ್ಪನ್ನ ವಿವರಣೆ

LK-NYDMD ಲೇಸರ್ ಎಂಬುದು ಅತ್ಯಂತ ವಿಶಾಲವಾದ ಬ್ಯಾಂಡ್‌ವಿಡ್ತ್‌ಗಳ ಅಗತ್ಯವಿರುವ ಅಪ್ಲಿಕೇಶನ್‌ಗಳಿಗೆ ರೇಖೀಯ ಫೈಬರ್ ಆಪ್ಟಿಕ್ ಸಂವಹನಗಳಲ್ಲಿ ಅತ್ಯುತ್ತಮ ಕಾರ್ಯಕ್ಷಮತೆಯನ್ನು ನೀಡಲು ವಿನ್ಯಾಸಗೊಳಿಸಲಾದ ಉನ್ನತ ನೇರ ಮಾಡ್ಯುಲೇಟೆಡ್ ಡಿಸ್ಟ್ರಿಬ್ಯೂಟೆಡ್ ಫೀಡ್‌ಬ್ಯಾಕ್ (DFB) ಲೇಸರ್ ಆಗಿದೆ. ಸಾಂಪ್ರದಾಯಿಕ ಏಕಾಕ್ಷ ಕೇಬಲ್ ವ್ಯವಸ್ಥೆಗಳಿಗೆ ಅತ್ಯಾಧುನಿಕ ಪರ್ಯಾಯವಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸುವ LK-NYDMD 12 GHz ಅಥವಾ 18 GHz ನ ಹೆಚ್ಚಿನ ಆವರ್ತನ ಸಂಕೇತಗಳನ್ನು ರವಾನಿಸುವಲ್ಲಿ ಉತ್ತಮವಾಗಿದೆ.

RF ಸಿಗ್ನಲ್‌ನ ಸಮಗ್ರತೆಯನ್ನು ಅದರ ಮೂಲ ರೂಪದಲ್ಲಿ ಸಂರಕ್ಷಿಸುವ ಮೂಲಕ, ಈ ಲೇಸರ್‌ಗಳು ಮೈಕ್ರೋವೇವ್ ಸಂವಹನ ಜಾಲಗಳ ವಿಶ್ವಾಸಾರ್ಹತೆಯನ್ನು ಗಮನಾರ್ಹವಾಗಿ ಹೆಚ್ಚಿಸುತ್ತವೆ. ಈ ಗುಣಲಕ್ಷಣಗಳಿಗೆ ಧನ್ಯವಾದಗಳು, LK-NYDMD ರಿಮೋಟ್ ಆಂಟೆನಾ ನಿಯಂತ್ರಣ, ಟೆಲಿಮೆಟ್ರಿ, ಸಮಯ ಮತ್ತು ಉಲ್ಲೇಖ ಸಂಕೇತಗಳ ವಿತರಣೆ, ಹಾಗೆಯೇ ಮಾಪನ ಮತ್ತು ವಿಳಂಬ ರೇಖೆಯ ವ್ಯವಸ್ಥೆಗಳಂತಹ ವೈವಿಧ್ಯಮಯ ಅನ್ವಯಿಕೆಗಳಲ್ಲಿ ಸಿಗ್ನಲ್ ಗುಣಮಟ್ಟವನ್ನು ಗಮನಾರ್ಹವಾಗಿ ಸುಧಾರಿಸುತ್ತದೆ.

LK-NYDMD ಇಂಟಿಗ್ರೇಟೆಡ್ ಆಪ್ಟಿಕಲ್ ಐಸೊಲೇಟರ್, ಥರ್ಮೋಎಲೆಕ್ಟ್ರಿಕ್ ಕೂಲರ್ (TEC), ಥರ್ಮಿಸ್ಟರ್, ಲೇಸರ್ ಡಯೋಡ್ ಚಿಪ್ ಮತ್ತು ಮಾನಿಟರ್ ಫೋಟೋಡಿಯೋಡ್ ಅನ್ನು ಒಳಗೊಂಡಿದೆ, ಇವೆಲ್ಲವನ್ನೂ ಹರ್ಮೆಟಿಕ್ ರಕ್ಷಣೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಮತ್ತು ಗರಿಷ್ಠ ಕಾರ್ಯಕ್ಷಮತೆಯನ್ನು ಕಾಪಾಡಿಕೊಳ್ಳಲು ದೃಢವಾದ 7-ಪಿನ್ ಬಟರ್‌ಫ್ಲೈ ಪ್ಯಾಕೇಜ್‌ನಲ್ಲಿ ಮುಚ್ಚಲಾಗುತ್ತದೆ.

ತಾಂತ್ರಿಕ ವಿಶೇಷಣಗಳು
ಅತಿ ಹೆಚ್ಚು ಅಂಕಗಳು
ನಿಯತಾಂಕ ಚಿಹ್ನೆ ನಿಮಿಷ. ಮ್ಯಾಕ್ಸ್. ಘಟಕ
ಲೇಸರ್ ಡಯೋಡ್ ಫಾರ್ವರ್ಡ್ ಕರೆಂಟ್ If - 120 mA
ಲೇಸರ್ ಡಯೋಡ್ ರಿವರ್ಸ್ ವೋಲ್ಟೇಜ್ V - 1 V
ಮುಂಭಾಗದ ಶಕ್ತಿ Pf - 20 dBm
ಪಿಡಿ ರಿವರ್ಸ್ ವೋಲ್ಟೇಜ್ V - 15 V
ಮುಂದಕ್ಕೆ ಹರಿಯುವ ಪ್ರವಾಹ (PD) Im - 2 mA
ಆಪರೇಷನ್ ತಾಪಮಾನ To -40 70 + ° ಸಿ
ಶೇಖರಣಾ ತಾಪಮಾನ Ts -55 85 + ° ಸಿ
ಶೇಖರಣಾ ಸಾಪೇಕ್ಷ ಆರ್ದ್ರತೆ Sr - 85 %
ಆಪ್ಟಿಕಲ್ ಮತ್ತು ವಿದ್ಯುತ್ ನಿರ್ದಿಷ್ಟತೆ (Tc=25°C)
ನಿಯತಾಂಕ ಚಿಹ್ನೆ ಪರೀಕ್ಷಾ ಸ್ಥಿತಿ ನಿಮಿಷ ಮಾದರಿ ಮ್ಯಾಕ್ಸ್ ಘಟಕಗಳು ಸೂಚನೆ
ತರಂಗಾಂತರ λ IF = ನಾನುOP, ಟಿ = ಟಿOP ಡಿಡಬ್ಲ್ಯೂಡಿಎಂ (ಐಟಿಯು)
1550
-		 nm
ಆವರ್ತನ - ಎಕ್ಸ್ ಆಯ್ಕೆ 0.1 - 12 GHz -
ಕು ಆಯ್ಕೆ 1 - 18
ಆಪ್ಟಿಕಲ್ put ಟ್ಪುಟ್ ಪವರ್ P IF=Iop - 10 - mW 1
ಥರ್ಶೋಲ್ಡ್ ಕರೆಂಟ್ Ith λ=1550nm - - 10 mA -
ಕಾರ್ಯಾಚರಣೆ ಕರೆಂಟ್ Iop λ=1550nm - 55 100 mA -
ಕಾರ್ಯಾಚರಣೆ ವೋಲ್ಟೇಜ್ Vop λ=1550nm - 1.5 2.5 V -
ಇಳಿಜಾರು ದಕ್ಷತೆ SE - 0.2 - - W/A -
ಸೈಡ್-ಮೋಡ್ ನಿಗ್ರಹ ಅನುಪಾತ ಎಸ್‌ಎಂಎಸ್‌ಆರ್ λ=1550nm ,IF=Iop 30 - - dB -
ಸಾಪೇಕ್ಷ ತೀವ್ರತೆಯ ಶಬ್ದ RIN   - -150 -130 dB/Hz -
ಬ್ಯಾಂಡ್‌ವಿಡ್ತ್ (-3dB,I=60mA) S21 ಎಕ್ಸ್ ಆಯ್ಕೆ - 12 - GHz -
ಕು ಆಯ್ಕೆ - 18 -
ರಿಟರ್ನ್ ನಷ್ಟ VSWR ಎಕ್ಸ್ ಆಯ್ಕೆ - - 2 dB -
ಕು ಆಯ್ಕೆ - - 2.2
ಇನ್ಪುಟ್ 1 ಡಿಬಿ ಕಂಪ್ರೆಷನ್   - 15 - - dBm -
ಥರ್ಮಿಸ್ಟರ್ ಪ್ರತಿರೋಧ Rth @ 25. ಸಿ - 10 - ಕೋಮ್ -
TEC ಪ್ರಸ್ತುತ It - - - 1.2 A 2
TEC ವೋಲ್ಟೇಜ್ Vt   - - 2.5 V 2
ಕೆಪಾಸಿಟನ್ಸ್ (ಪಿಡಿ) Ct   - - 20 pF -
ಮಾನಿಟರಿಂಗ್ ಕರೆಂಟ್ Im - 0.10 - 2.0 mA -
ಗಾಢ ಪ್ರವಾಹ (PD) Id   - - 50 nA -

ಟಿಪ್ಪಣಿಗಳು:ಎಲ್ಲಾ ಲೇಸರ್ ಚಿಪ್‌ಗಳು ಬರ್ನ್-ಇನ್‌ಗೆ ಸ್ವೀಕಾರಾರ್ಹ ಇಳುವರಿಯನ್ನು ಸಾಧಿಸಬೇಕಾದ ಪ್ರಾತಿನಿಧಿಕ ಸಾಧನಗಳನ್ನು ಬಳಸಿಕೊಂಡು ಪ್ರಮಾಣೀಕರಿಸಲಾದ ವೇಫರ್‌ಗಳಿಂದ ಬರುತ್ತವೆ.

1.ಲೇಸರ್ ತಾಪಮಾನ ಸೆಟ್ 25℃, ಬಯಾಸ್ ಕರೆಂಟ್ 55mA

2. ಆಪರೇಷನ್ ಕೇಸ್ ತಾಪಮಾನ -40~70℃


● ವಿಶಿಷ್ಟ ಡೇಟಾ

(λ=1550nm, TC =25 ℃)

(ಚಿತ್ರ 1 X- ಬ್ಯಾಂಡ್ S11 ಮತ್ತು S22 ಡೇಟಾ)

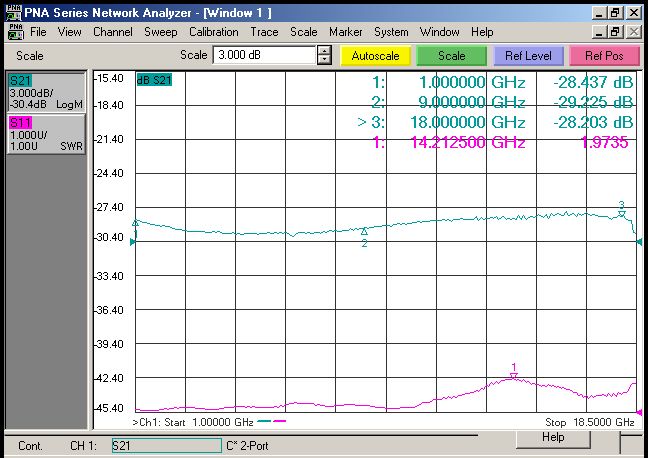

(ಚಿತ್ರ 2 Ku- ಬ್ಯಾಂಡ್ S11 ಮತ್ತು S22 ಡೇಟಾ)


● ಎಲೆಕ್ಟ್ರಿಕಲ್ ಸ್ಕೀಮ್ಯಾಟಿಕ್

ಮುನ್ನಡೆ# ಕಾರ್ಯ
1 ಥರ್ಮಿಸ್ಟರ್
2 ಥರ್ಮಿಸ್ಟರ್
3 LD-(ಪಕ್ಷಪಾತ)
4 PD+
5 PD-
6 ಕೂಲರ್ +
7 ಕೂಲರ್-
8 ಎಲ್ಡಿ-(ಆರ್ಎಫ್)
9 ಗ್ರೌಂಡ್

● ಔಟ್‌ಲೈನ್ ರೇಖಾಚಿತ್ರಗಳು(ಘಟಕ: ಮಿಮೀ[ಇಂಚು])


ಆರ್ಎಫ್ ಕನೆಕ್ಟರ್: ಎಸ್ಎಂಎ


● ಆರ್ಡರ್ ಮಾಡುವ ಮಾಹಿತಿ

ಹಾಳೆ 1:

ಕೋಡ್ ವಿವರಣೆ
DM DWDM (ದಟ್ಟವಾದ ತರಂಗಾಂತರ ವಿಭಾಗ ಮಲ್ಟಿಪ್ಲೆಕ್ಸಿಂಗ್) 7 ಪಿನ್ ಬಟರ್‌ಫ್ಲೈ ಪ್ಯಾಕೇಜ್

ಹಾಳೆ 2:

ಕೋಡ್ ಅನಲಾಗ್ ಬ್ಯಾಂಡ್ವಿಡ್ತ್
X 0.1 ~ 12 GHz
Ku 1 ~ 18 GHz

ಹಾಳೆ 3:

ಚಾನೆಲ್ ಆವರ್ತನ (THz) ಕೇಂದ್ರ ತರಂಗಾಂತರ (nm)   ಚಾನೆಲ್ ಆವರ್ತನ (THz) ಕೇಂದ್ರ ತರಂಗಾಂತರ (nm)
C01 ಯಾವುದೇ ಬಯಸಿದ ಕಸ್ಟಮ್ ತರಂಗಾಂತರ C37 193.7 1547.72
C02 ITU ಅಲ್ಲದ, 1547 nm - 1560 nm C38 193.8 1546.92
C03 ITU ಅಲ್ಲದ, 1557 nm - 1560 nm C39 193.9 1546.12
C04 ITU ಅಲ್ಲದ, 1530 nm - 1560 nm C40 194 1545.32
C15 191.5 1565.50 C41 194.1 1544.53
C16 191.6 1564.68 C42 194.2 1543.73
C17 191.7 1563.86 C43 194.3 1542.94
C18 191.8 1563.05 C44 194.4 1542.14
C19 191.9 1562.23 C45 194.5 1541.35
C20 192 1561.41 C46 194.6 1540.56
C21 192.1 1560.61 C47 194.7 1539.77
C22 192.2 1559.79 C48 194.8 1538.98
C23 192.3 1558.98 C49 194.9 1538.19
C24 192.4 1558.17 C50 195 1537.4
C25 192.5 1557.36 C51 195.1 1536.61
C26 192.6 1556.55 C52 195.2 1535.82
C27 192.7 1555.75 C53 195.3 1535.04
C28 192.8 1554.94 C54 195.4 1534.25
C29 192.9 1554.13 C55 195.5 1533.47
C30 193 1553.33 C56 195.6 1532.68
C31 193.1 1552.52 C57 195.7 1531.9
C32 193.2 1551.72 C58 195.8 1531.12
C33 193.3 1550.92 C59 195.9 1530.33
C34 193.4 1550.12 C60 196 1529.55
C35 193.5 1549.32 C61 196.1 1528.77
C36 193.6 1548.51 C62 196.2 1527.99

ಹಾಳೆ 4:

ಕೋಡ್ ಕನೆಕ್ಟರ್ ಕೌಟುಂಬಿಕತೆ ಟೀಕಿಸು
A FC / APC ಏಕ-ಮೋಡ್ 9 / 125 μm ಫೈಬರ್ ಪಿಗ್‌ಟೇಲ್, 0.9mm, 1m ಉದ್ದ
S ಎಸ್‌ಸಿ / ಎಪಿಸಿ
N ಕನೆಕ್ಟರ್ ಇಲ್ಲ

● ಮುನ್ನೆಚ್ಚರಿಕೆಗಳು

  • ಫೈಬರ್ ಹಾಳಾಗುವುದನ್ನು ತಪ್ಪಿಸಲು ಫೈಬರ್ ಬಾಗುವ ತ್ರಿಜ್ಯವು 20 mm ಗಿಂತ ಕಡಿಮೆಯಿಲ್ಲ.

  • ಆಪ್ಟೋ-ಸರ್ಕ್ಯೂಟ್‌ಗೆ ಸಂಪರ್ಕಿಸುವ ಮೊದಲು ಫೈಬರ್ ಜೋಡಣೆಯ ಅಂಶವು ಸ್ವಚ್ಛವಾಗಿದೆ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಿ.

  • ಸಂಗ್ರಹಣೆ, ಸಾರಿಗೆ ಮತ್ತು ಬಳಕೆಯಲ್ಲಿ ಸೂಕ್ತವಾದ ESD ರಕ್ಷಣೆಯ ಅಗತ್ಯವಿದೆ.

ಅಪ್ಲಿಕೇಶನ್ಗಳು

  • ಹೈ-ಸ್ಪೀಡ್ ಡೇಟಾ ಸಂವಹನಗಳು

  • ಆಂಟೆನಾ ರಿಮೋಟಿಂಗ್

  • ಸೆಲ್ಯುಲಾರ್ ಮತ್ತು PCS ನೆಟ್‌ವರ್ಕ್‌ಗಳು

  • ಅನಲಾಗ್ RF ಲಿಂಕ್ಸ್ ಟ್ರಾನ್ಸ್ಮಿಷನ್

  • ಮಿಲಿಟರಿ ಸಂವಹನ

  • ಟ್ರ್ಯಾಕಿಂಗ್, ಟೆಲಿಮೆಟ್ರಿ ಮತ್ತು ನಿಯಂತ್ರಣ

  • ಟೆಲಿಮೆಟ್ರಿ ಸಿಸ್ಟಮ್ಸ್

  • ಮಿಲಿಟರಿ ಮತ್ತು ರಕ್ಷಣಾ ವ್ಯವಸ್ಥೆಗಳು
